Hệ thống lọc bụi tĩnh điện: thiết kế – vận hành – TOTEX

Hệ thống lọc bụi tĩnh điện (ESP) giúp nhà máy đạt hiệu suất cao, tuân thủ QCVN và tiến tới Net Zero. Với các nhà quản lý, thách thức không chỉ là “lọc bụi đạt chuẩn” mà còn tối ưu thiết kế, vận hành và chi phí vòng đời (TOTEX) để đảm bảo hiệu quả đầu tư bền vững.

ESP là gì? Khi nào nên chọn so với baghouse hoặc cyclone

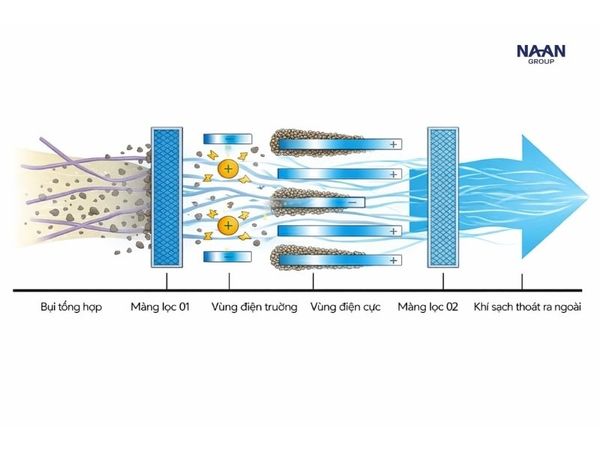

Hệ thống ESP (Electrostatic Precipitator) hoạt động dựa trên nguyên lý ion hóa: dòng khí chứa bụi đi qua vùng điện trường cao áp, các hạt bụi bị tích điện và bị hút vào bản cực. Công nghệ này phù hợp cho tải bụi lớn, hạt mịn, khí thải có nhiệt độ cao và lưu lượng lớn.

So sánh nhanh theo mục tiêu vận hành

• Hiệu suất lọc: ESP có thể đạt 95–99,5% nếu được thiết kế đúng tải khí và điện trường. Với ngành giấy, thực phẩm hoặc dệt, con số này đủ để đảm bảo mg/Nm³ thấp hơn 10–20% giới hạn QCVN.
• Trở lực hệ thống: ESP chỉ tạo ΔP khoảng 150–250 Pa, thấp hơn 40–60% so với baghouse, giúp tiết kiệm điện năng quạt hút.
• Độ bền và chi phí vận hành: tuổi thọ bản cực, điện cực và hệ rung có thể lên đến 15–20 năm nếu bảo trì định kỳ.
• Độ nhạy ẩm và axit: cần điều hòa ẩm và nhiệt độ khí để tránh hiện tượng back corona khi xử lý khí có hàm lượng SO₃ cao.

>>> Xem thêm:

Dữ liệu đầu vào cho thiết kế ESP (Design Input)

Mỗi nhà máy có đặc tính bụi khác nhau, do đó không thể sao chép cấu hình ESP giữa hai dự án.

Hồ sơ bụi và khí

Đầu vào thiết kế cần bao gồm:

• Nồng độ bụi: g/Nm³;
• Phân bố kích thước (PSD): tỷ lệ hạt <10 µm, <5 µm;
• Điện trở riêng: Ω·cm – yếu tố quyết định hiệu quả ion hóa;
• Độ ẩm, nhiệt độ, lưu lượng khí thải: để xác định tốc độ di chuyển và thời gian lưu.

Mục tiêu đầu ra và chuẩn QCVN

Theo QCVN 19:2024/BTNMT, giới hạn bụi tổng từ 50–150 mg/Nm³ tùy ngành. NAAN Group luôn thiết kế với biên an toàn 10–20% thấp hơn giới hạn kiểm định, giúp doanh nghiệp yên tâm nghiệm thu ngay lần đầu.

>>> Nhận tư vấn miễn phí thiết kế & tính toán hệ thống lò hơi phù hợp cho nhà máy của bạn.

Cấu hình và tính toán chính (Sizing & Configuration)

ESP được cấu thành từ bản cực thu, điện cực phóng, hệ rung giũ, bộ nguồn cao áp và vỏ thân. Cấu hình đúng là chìa khóa để đạt hiệu suất ổn định.

Bố trí điện cực – bản cực

Khoảng cách cực 200–400 mm, chiều dài 6–10 m tùy tải khí. Bản cực bằng thép Corten hoặc SUS chịu nhiệt, có cơ cấu chống võng để đảm bảo điện trường đều.

Tốc độ khí và thời gian lưu

Vận tốc khí trong buồng điện cần duy trì 0,5–1,5 m/s. Tốc độ quá cao khiến bụi chưa kịp ion hóa, quá thấp gây tích tụ bụi và phóng điện ngược.

Phân đoạn (Multi-field)

Hệ ESP công nghiệp thường chia 2–3 field (giai đoạn) để:

• Tăng hiệu suất: mỗi field xử lý bụi có kích cỡ khác nhau;
• Dễ bảo trì: khi dừng một field vẫn đảm bảo vận hành các phần còn lại.

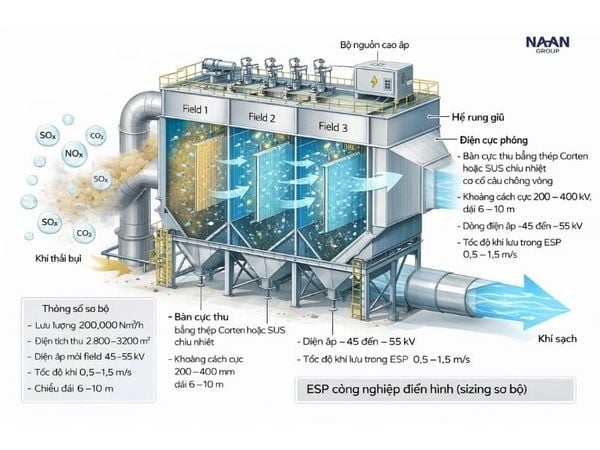

Ví dụ sizing sơ bộ: Lưu lượng 200.000 Nm³/h cần diện tích thu khoảng 2.800–3.200 m², điện áp mỗi field 45–55 kV.

>>> Xem thêm:

Hệ phụ trợ và tích hợp (Upstream/Downstream Integration)

ESP không thể vận hành độc lập. Hệ thống cần đồng bộ với phần tiền xử lý và sau xử lý để đạt hiệu quả ổn định.

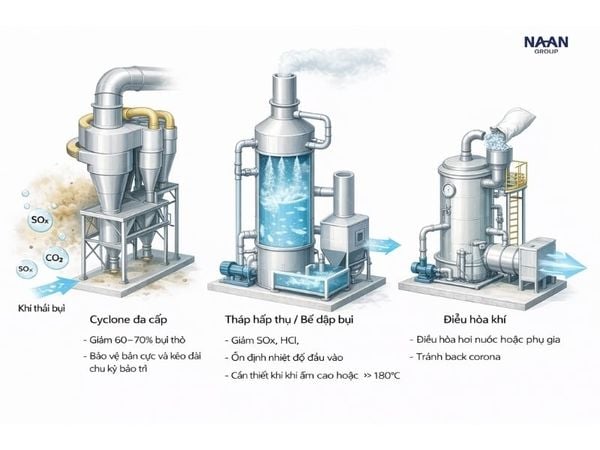

Cyclone đa cấp

Lắp đặt trước ESP để giảm 60–70% bụi thô, bảo vệ bản cực và kéo dài chu kỳ bảo trì.

Tháp hấp thụ hoặc bể dập bụi

Giúp giảm SOx, HCl, và ổn định nhiệt độ khí đầu vào — đặc biệt cần thiết khi khí có độ ẩm cao hoặc nhiệt độ >180°C.

Điều hòa khí (Conditioning)

Thêm hơi nước hoặc chất phụ gia điều hòa để tránh back corona do điện trở riêng cao.

>>> Liên hệ NAAN Group để nhận đề xuất thiết kế lò hơi đạt chuẩn QCVN, tối ưu chi phí vòng đời và hiệu suất vận hành.

Vận hành ESP: ổn định và an toàn

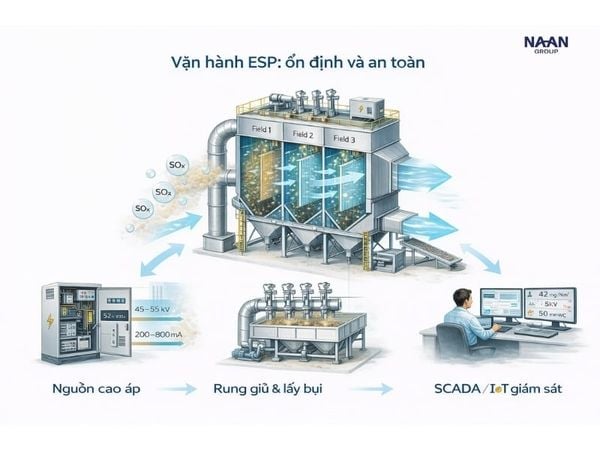

Hệ thống ESP cần được vận hành theo nguyên tắc “điện áp cao – dòng thấp – giám sát liên tục”.

Nguồn cao áp & điều khiển T/R set

Điện áp mỗi trường duy trì 45–55 kV, dòng điện 200–800 mA tùy tải. Bộ điều khiển T/R (Transformer/Rectifier) tự động điều chỉnh để duy trì hiệu suất thu bụi và tránh hồ quang.

Rung giũ (Rapper) & lấy bụi

Tần suất rung 2–4 lần/giờ, đủ để tách lớp bụi mà không làm bụi bay ngược. Nên có hệ thống xả tro tự động để giảm công suất nhân công.

SCADA/IoT giám sát

NAAN Group cung cấp giải pháp giám sát từ xa qua SCADA: theo dõi mg/Nm³, điện áp, ΔP, cảnh báo spark.
Các dữ liệu này giúp lập báo cáo ISO 50001 và dự báo bảo trì chính xác hơn 20% so với vận hành thủ công.

KPI khuyến nghị:

• Availability ≥ 98%
• Spark rate < 3 lần/phút
• Điện năng tiêu thụ 0.8–1.5 kWh/1000 Nm³

>>> Xem thêm:

Chi phí vòng đời (TOTEX): CAPEX – OPEX – Rủi ro

Với C-level, quyết định đầu tư không chỉ dừng ở CAPEX. ESP cần được nhìn trong khung TOTEX – tổng chi phí sở hữu và vận hành trong suốt vòng đời dự án.

CAPEX chính

Bao gồm thân vỏ, bản cực, điện cực, T/R set, hệ rung, hệ điều khiển, móng, lắp đặt và kiểm định ban đầu. Tổng chi phí đầu tư thường chiếm 10–15% tổng vốn hệ thống xử lý khí thải.

OPEX

Chi phí điện năng ước khoảng 1–2% tổng chi phí vận hành hệ thống lò hơi. Bảo trì định kỳ (thay insulator, kiểm tra điện cực, vệ sinh rapper) chiếm 3–5% CAPEX/năm.

Rủi ro chi phí

Nếu không bảo trì đúng lịch, bụi bám dày sẽ tăng ΔP, tiêu tốn điện quạt, thậm chí gây non-compliance. Trung bình, mỗi lần vượt chuẩn QCVN có thể khiến nhà máy bị phạt hoặc phải dừng dây chuyền vài ngày — thiệt hại hàng trăm triệu đồng.

>>> Đặt lịch tư vấn với kỹ sư NAAN – tối ưu hệ thống lò hơi công nghiệp theo chuẩn ESG & Net Zero.

Tuân thủ QCVN & nghiệm thu hiệu suất

Đạt chuẩn QCVN là điều kiện tiên quyết để nhà máy được phép vận hành chính thức.

Chuẩn QCVN áp dụng

Các ESP công nghiệp của NAAN Group thiết kế đáp ứng QCVN 19:2024/BTNMT và QCVN 30:2012/BTNMT, đảm bảo giới hạn bụi tổng < 50mg/Nm³ cho ngành giấy, < 100mg/Nm³ cho thực phẩm.

Bài test hiệu suất

Kiểm định gồm 3 bước:

1. Đo mg/Nm³ ở 3 mức tải (100%, 70%, 50%);
2. So sánh kết quả trung bình với giới hạn QCVN;
3. Lập hồ sơ hiệu chuẩn thiết bị và nhật ký điện áp – dòng.

Hồ sơ bàn giao & bảo trì định kỳ

NAAN cung cấp đầy đủ hồ sơ nghiệm thu, biên bản đo kiểm, bản vẽ As-Built và kế hoạch bảo trì 6 tháng/lần, giúp doanh nghiệp đạt chứng nhận kiểm định môi trường ngay lần đầu.

>>> Xem thêm:

ESP cho lò hơi sinh khối và các ngành đặc thù

Không phải loại bụi nào cũng giống nhau, đặc biệt là bụi sinh khối và bụi từ ngành giấy, thực phẩm.

Lò hơi sinh khối

Tro xỉ sinh khối chứa K, Na và Cl dễ gây hiện tượng back corona. NAAN khuyến nghị duy trì độ ẩm khí 10–12% và nhiệt độ đầu vào ESP từ 130–160°C để hạn chế đánh lửa ngược.

Ngành giấy – thực phẩm – FMCG

Đặc trưng tải bụi ẩm, có dầu mỡ hoặc hạt nhựa. Giải pháp hiệu quả là ESP nhiều field (3 field trở lên) và rung giũ mạnh hơn để tránh tích lớp ẩm.

>>> Khám phá giải pháp “Low-Carbon as a Service”

FAQ

ESP có phù hợp cho lò hơi sinh khối công suất trung bình?

Có. Với công suất <50 tấn/h, ESP hai field vẫn đạt hiệu suất 96–98% nếu khí đầu vào ổn định và điện trở bụi <10⁸ Ω·cm.

Chi phí O&M ESP gồm những hạng mục nào?

Điện năng cho bộ T/R (~1–2% tổng OPEX), bảo trì điện cực và insulator, vệ sinh buồng điện, kiểm định QCVN định kỳ.

Đặt mục tiêu mg/Nm³ thế nào để đạt QCVN?

Luôn thiết kế thấp hơn 10–20% giới hạn QCVN và hiệu chỉnh tại tải 70% – điểm hoạt động phổ biến của nhà máy.

So với baghouse, khi nào ESP có tổng chi phí vòng đời thấp hơn?

Khi lưu lượng khí >150.000 Nm³/h hoặc khí có nhiệt độ >180°C, ESP có chi phí TOTEX thấp hơn 15–25%.

Có cần SCADA/IoT cho ESP không?

Có. Hệ thống SCADA giúp giám sát liên tục, tránh sự cố spark hoặc mất điện cực, và hỗ trợ báo cáo ESG – ISO 50001.

NAAN Group là đơn vị tiên phong cung cấp giải pháp Low-Carbon as a Service cho ngành sản xuất tại Việt Nam. Với hệ sinh thái tích hợp từ thiết kế – lắp đặt lò hơi – cung cấp nhiên liệu biomass – vận hành & bảo trì – giám sát SCADA, NAAN giúp doanh nghiệp giảm phát thải, đạt chuẩn QCVN và hướng đến Net Zero với chi phí vòng đời (TOTEX) thấp nhất.

Kết luận

Hệ thống lọc bụi tĩnh điện (ESP) mang lại hiệu quả vượt trội trong giảm bụi và tối ưu chi phí vòng đời (TOTEX). Với quy trình khép kín, nền tảng SCADA và kinh nghiệm triển khai tại nhiều nhà máy lớn, NAAN Group cam kết cung cấp giải pháp ESP đạt chuẩn QCVN, hiệu suất cao và chi phí vận hành thấp nhất.

>>> Liên hệ NAAN Group để nhận khảo sát miễn phí
