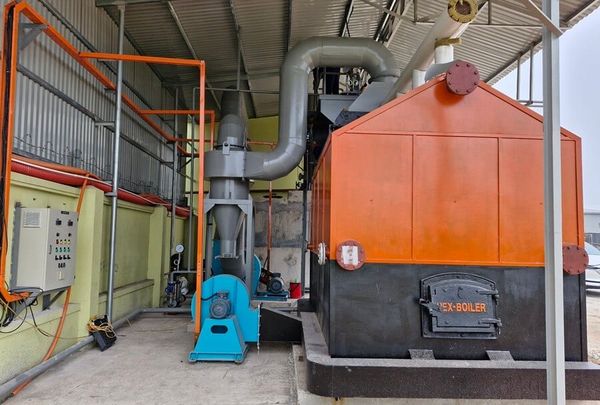

Đây là công nghệ đốt trên mặt ghi cố định, đưa nhiên liệu vào trong buồng lửa bằng phương pháp thủ công. Nhiên liệu được đưa qua cửa lò vào ghi, nhiên liệu mới đưa vào nằm trên lớp nhiên liệu cũ đang cháy. Không khí cung cấp cho quá trình cháy được thổi từ gầm ghi lên qua lớp tro xỉ, được gia nhiệt tới một nhiệt độ nhất định, đồng thời có tác dụng làm cho một ít cốc chưa cháy hết trong xỉ tiếp tục cháy hết. Sau đó không khí đã nóng sẽ cung cấp ô xy cho lớp cốc đang cháy. Buồng lửa ghi tĩnh làm việc với nhiều loại nhiên liệu có kích cỡ khác nhau, đặc biệt là kích cỡ lớn.
| Tiêu chuẩn thiết kế | : Theo tiêu chuẩn ASME và TCVN |
| Tiêu chuẩn chế tạo | : Theo tiêu chuẩn ASME và TCVN |
| Công suất sinh hơi | : 1.000 - 20.000 Kg/giờ |
| Áp suất thiết kế | : 10 - 150 bar |
| Thông số hơi | : Hơi bão hòa hoặc hơi quá nhiệt |
| Hiệu suất nồi hơi | : 80 ± 2 % |
Nồi hơi ghi tĩnh là gì?
Nồi hơi ghi tĩnh là thiết bị công nghệ đốt trên mặt ghi cố định đưa nhiên liệu vào trong buồng lửa bằng phương pháp thủ công hoặc cơ khí. Nhiên liệu được đưa qua cửa lò vào ghi theo quy tắc nhiên liệu mới được đưa vào nằm trên nhiên liệu cũ đang cháy. Không khí cung cấp cho quá trình cháy được thổi từ gầm ghi lên qua lớp tro xỉ.
Loại nồi hơi ghi tĩnh được vận hành theo cách thủ công. Chính vì vậy nó đặc biệt phù hợp và hiệu quả nhất đối với các dạng công suất dưới 12 tấn/giờ. Đồng thời, áp suất dưới 15 bar sẽ là mức tối ưu nhất.
>>> Xem thêm: Nồi hơi tầng sôi là gì?
Nguyên lý hoạt động của nồi hơi ghi tĩnh
Về cơ bản, lò hơi ghi tĩnh là thiết bị công nghệ đốt trên mặt ghi cố định (khác với lò hơi ghi xích : lò hơi ghi xích có công nghệ đốt trên mặt ghi chuyển động, với lớp nguyên liệu chuyển động đồng thời với ghi). Nhiên liệu được đưa qua cửa lò vào ghi, năm trên lớp nhiên liệu cũ đang cháy. Không khí cung cấp cho quá trình cháy được thổi từ gầm ghi lên qua lớp tro xỉ, được gia nhiệt tới một nhiệt độ nhất định, đồng thời có tác dụng làm cho một ít cốc chưa cháy hết trong xỉ tiếp tục cháy hết.
Tiêu hao nhiên liệu của nồi hơi ghi tĩnh là bao nhiêu?
Tùy theo nhiệt độ, độ ẩm của từng loại nhiên liệu đốt mà tiêu hao nhiên liệu của nồi hơi ghi tĩnh sẽ khác nhau:
Đối với đốt than Việt Nam: 150:200kg/tấn hơi
Đối với đốt củi cây: 350:400kg/tấn hơi
Đối với đốt củi trấu: 250:300kg/tấn hơi
Ưu điểm của lò hơi ghi tĩnh
– Nồi hơi ghi tĩnh có thể sử dụng được nhiều loại nhiên liệu như than đá, củi trấu, bã điều … Từ đó giúp mang lại giá trị kinh tế nổi bật mà các lò hơi điện hay các loại lò khác không có được. Thế nhưng nhiên liệu trong lò hơi ghi tĩnh cháy trên mặt cố định và nhiên liệu khó được hòa trộn đều, đây cũng chính là nhược điểm của loại lò hơi này.
– Thiết kế tối ưu: Nồi hơi ghi tĩnh này được thiết kế và chế tạo theo kết cấu ống nước, ống lửa … theo tiêu chuẩn TCVN 7704-2007. Thiết kế của nồi hơi ghi tĩnh giúp truyền nhiệt tối ưu hơn từ bức xạ, đối lưu tới dẫn nhiệt.
– Thiết kế đơn giản, dễ dàng vận hành.
– Kích thước nhỏ gọn, ít chiếm diện tích rất thích hợp cho những đơn vị có diện tích nhỏ.
Cấu tạo của nồi hơi ghi tĩnh
Buồng đốt
Bao gồm: Ghi lò, phần thể xây, phần nhận nhiệt bức xạ. Trong đó ghi lò được chế tạo với nhiệt độ cao và được thiết kế đặc biệt với các nhiên liệu như: than cục, củi, trấu,...Phần thể xây được thiết kế đặc biệt đảm bảo hiệu quả hoạt động ổn định và nâng cao hiệu suất quá trình cháy kiệt nhiên liệu trong buồng đốt. Phần nhận nhiệt bức xạ được cấu tạo từ các ống thép đúc chịu nhiệt chuyên dùng cho lò hơi có tác dụng nhận nhiệt bức xạ trực tiếp từ quá trình cháy của nhiên liệu sinh ra trong buồng đốt.
Hệ thống sinh hơi
Bao gồm: vách sinh hơi, ống đối lưu, ống bức xạ, thân lò. Cụm sinh hơi được đỡ trên bệ đỡ của cụm ghi tĩnh. Nước cấp được bơm vào balong theo các ống nước xuống để đến các ống góp dưới, sau đó đi lên qua các vách ướt, đối lưu và được gia nhiệt đến nhiệt độ bay hơi sau đó về lại balong. Ở balong, hơi được tách ra khỏi nước và cấp đến nhà máy.
Bộ sấy không khí
Sau khi khói thải ra khỏi buồng đốt vẫn ở nhiệt độ cao khoảng 200 độ C nên để tăng hiệu suất lò hơi ghi tĩnh và nhiệt độ khói thải sau khi thải ra môi trường đạt tiêu chuẩn, khói nóng được đưa qua bộ sấy không khí để sấy trước khi cấp vào buồng đốt.
Hệ thống xử lý bụi, khí thải
Bao gồm: bộ lọc bụi Cyclone, bể khử bụi ướt. Lò hơi ghi tĩnh tạo ra hai loại chất thải chính: khói và chất thải rắn. Chất thải rắn bao gồm xỉ từ nhiên liệu và sản phẩm từ các chất hấp thụ. Khói thải ra môi trường ô nhiễm không khí vì thế hệ thống xử lý khói luôn được ưu tiên.
Hệ thống gió và khói
Gió cấp và buồng đốt được gia nhiệt khi đi qua bộ sấy không khí và đi vào buồng đốt phân phối gió dưới đáy lò giúp cho quá trình cháy hiệu quả hơn, nhiên liệu được sấy nhanh trước cháy giảm hiện tượng khói trong quá trình khởi động lò hơi.
Quạt hút giúp duy trì áp suất bên trong buồng đốt, để không bị phì lửa hoặc khói ra khỏi buồng đốt, đảm bảo an toàn vận hành.
Khói nóng sau khi ra khỏi buồng đốt, hệ thống xử lý khói thải được quạt khói, hút ra ngoài đẩy lên ống khói và thải ra ngoài không khí.
Kết luận:
Nồi hơi ghi tĩnh, với ưu điểm đa dạng nhiên liệu và thiết kế đơn giản, vẫn là lựa chọn phổ biến trong nhiều ngành công nghiệp. Tuy nhiên, để nâng cao hiệu suất và bảo vệ môi trường, việc cải tiến công nghệ và quản lý vận hành hiệu quả là điều cần thiết.
